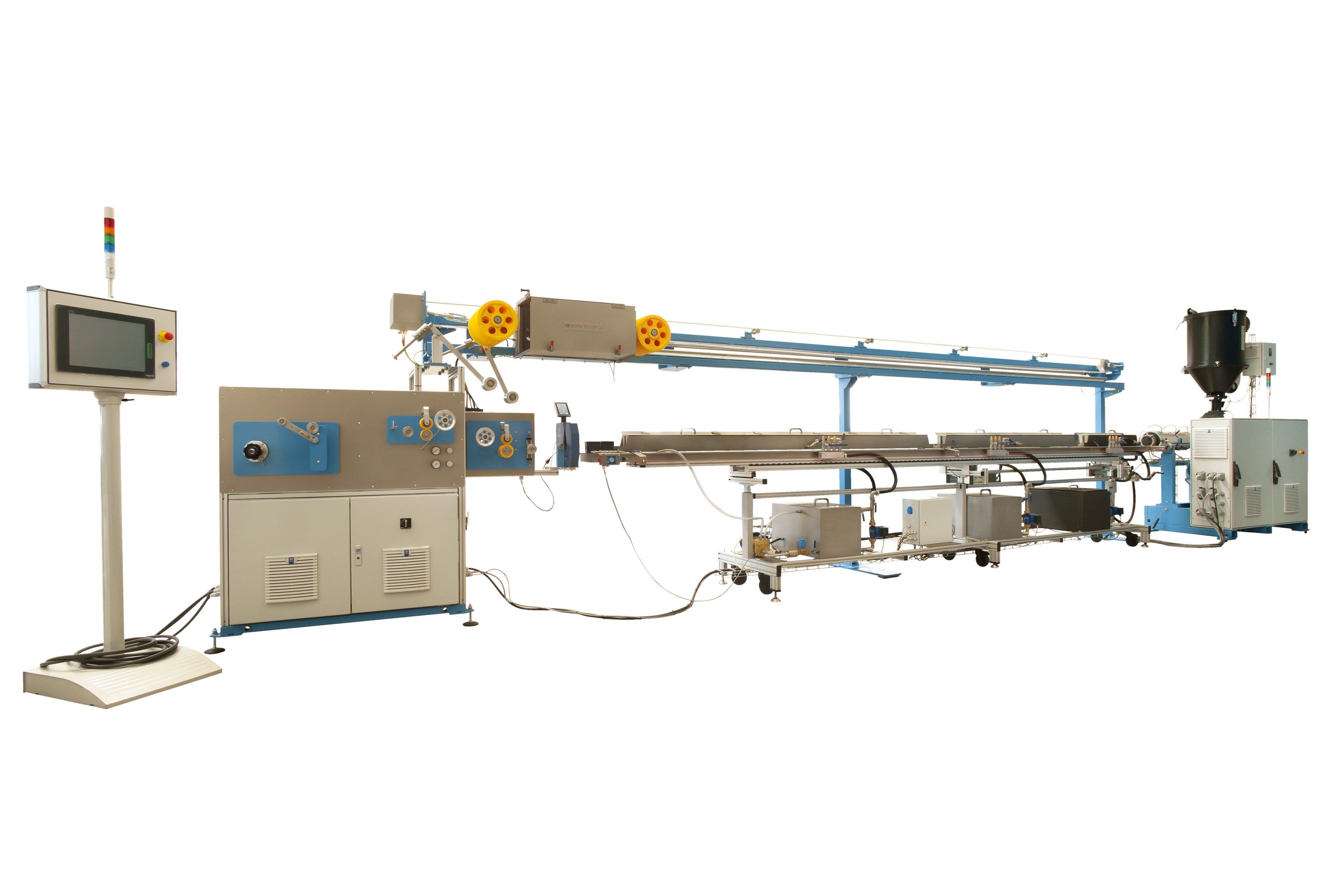

Extruzní linka na výrobu filamentu

Představujeme Vám naši univerzální extruzní linku na výrobu filamentu pro 3D tiskárny, svařovacích drátů, strun pro zahradní techniku apod.
Linka je navržena pro vytlačování materiálů ABS, PLA, PET-G, MARLEX, DOWLEX  a pro výrobu strun různých průměrů od 1,75 až do 5 mm.

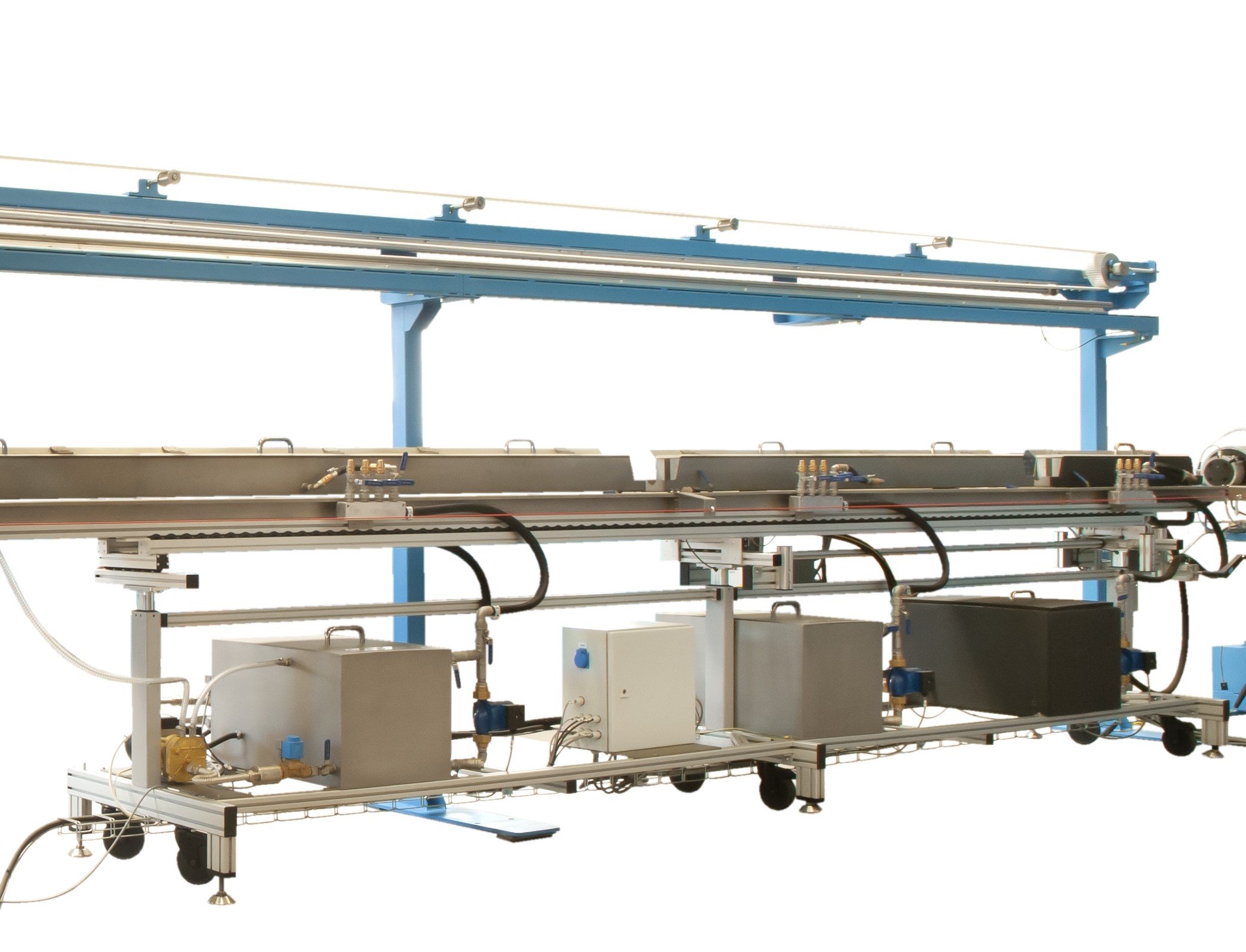

Chladící vana s délkou 6 m je rozdělena do tří sekcí. První s možností chlazení nebo ohřevu vody až na 80 °C, druhá s možností chlazení nebo ohřevu vody až na teplotu 50 °C a třetí část je pouze chlazená.

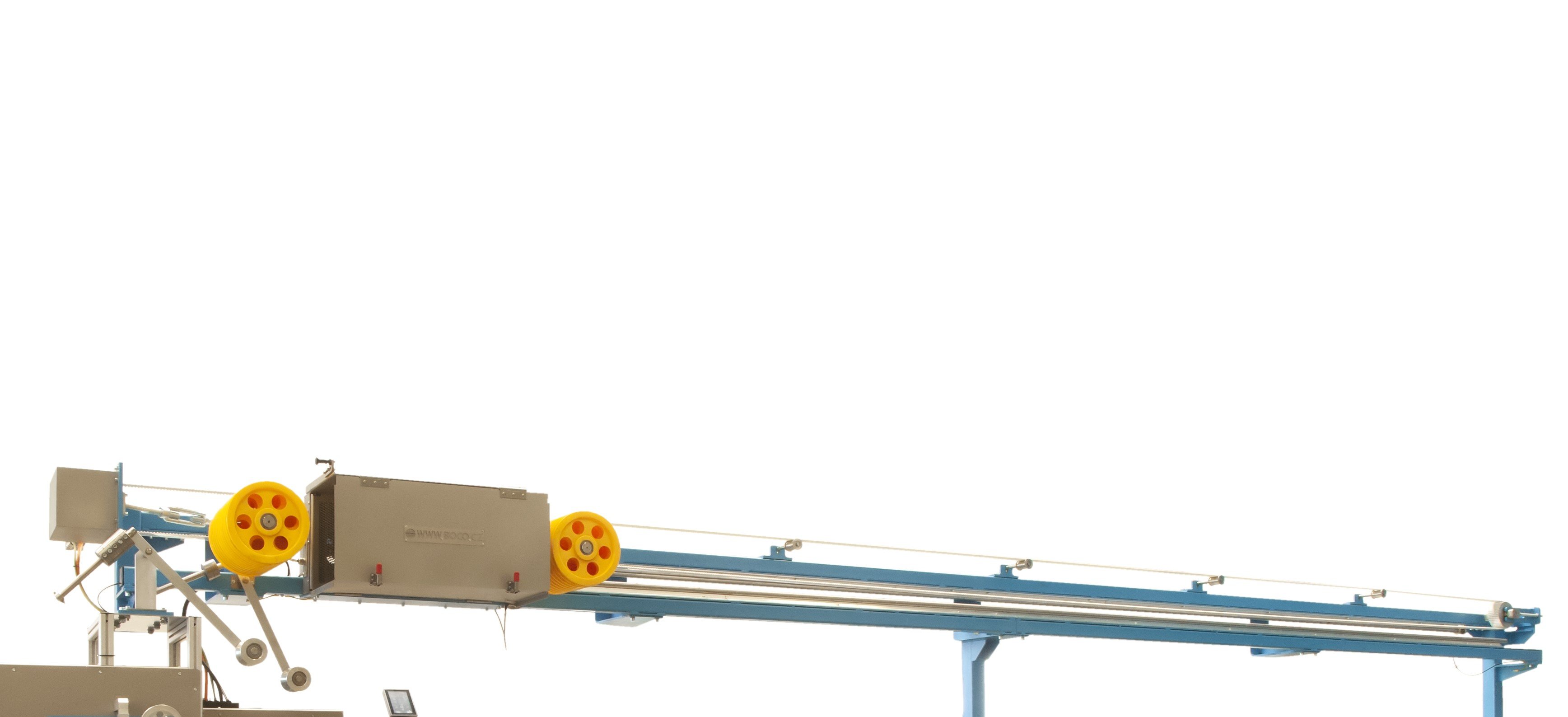

Linka je vybavena kompenzátorem s kapacitou až 140 m návinu, který umožňuje výměnu navinuté cívky o velikosti 0,5 - 5 kg bez přerušení provozu a je řízena pomocí PLC panelu s možností automatického provozu.
Součástí linky je také tříosé měřením profilu struny, které automaticky reguluje průměr struny v požadovaných tolerancích.

Extruzní linka na výrobu filamentu

EXTRUZNÍ LINKA SE SKLÁDÁ Z:

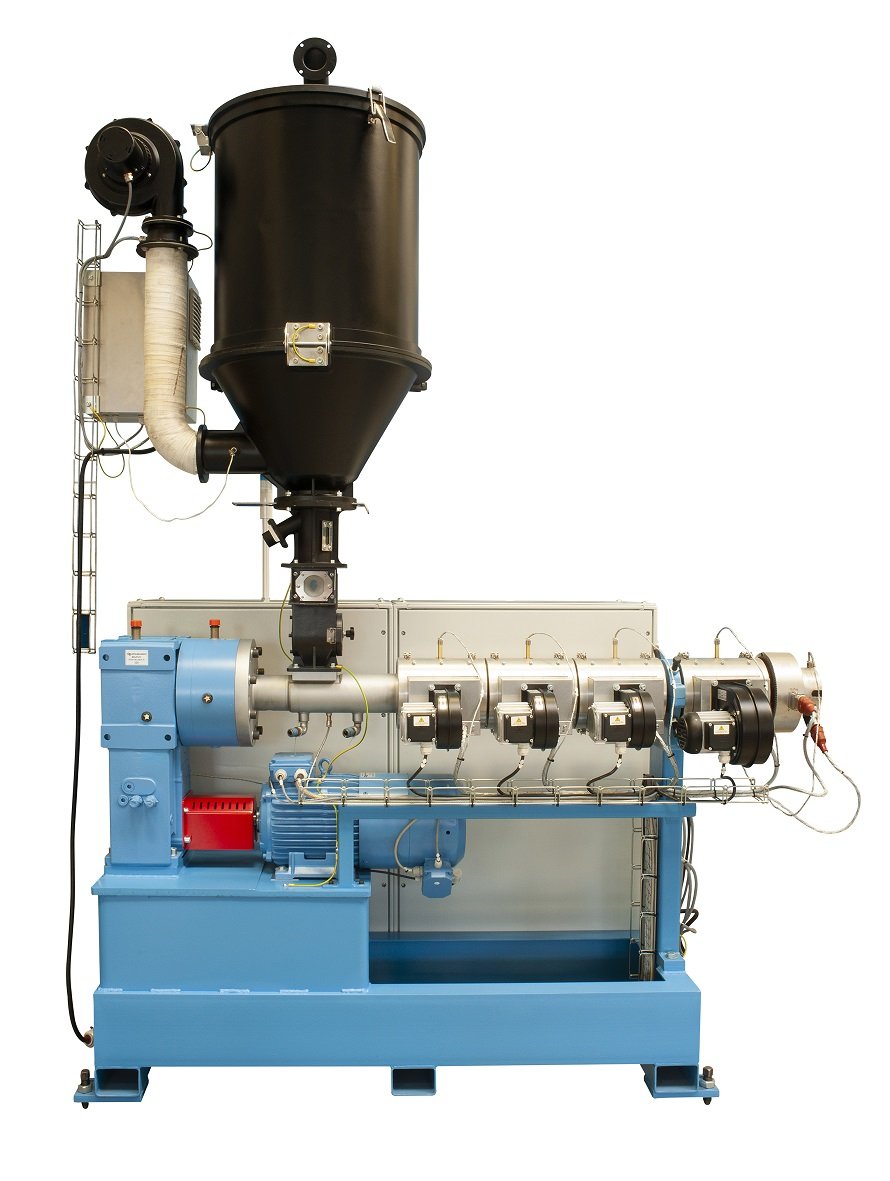

  1. JEDNOŠNEKOVÝ EXTRUDER BOCOMATIC
  2. CHLADÍCÍ VANA, SUŠENÍ STRUNY
  3. ODTAHOVÉ ZAŘÍZENÍ
  4. TŘÍOSÉ MĚŘENÍ PROFILU STRUNY
  5. KOMPENZÁTOR

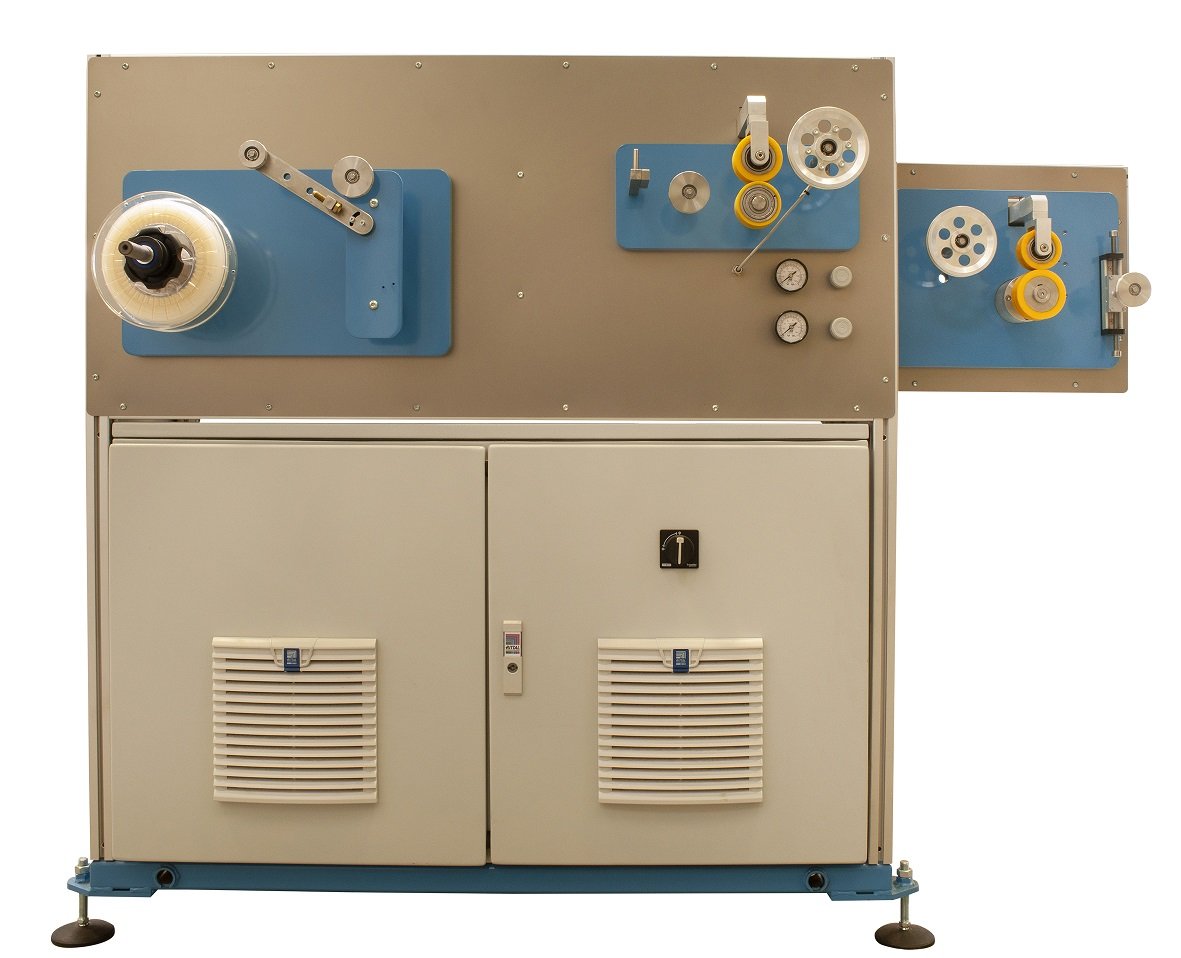

  6. NAVÍJECÍ ZAŘÍZENÍ VYBAVENÉ RYCHLOUPÍNAČEM CÍVEK

TECHNICKÉ PARAMETRY

Rychlost linky až 100 m/min
Kapacita kondenzátoru140 m
Výkon extruderu5 - 20 kg/hod
Průměr šneku a komory extruderu45 mm
Pracovní délka šneku30 L/D
Výkon hlavního motoru9,2 kW

Extruzní linka na výrobu strun (filamentu)
